1.用于培養學生掌握純電動轎車驅動電機工作原理和故障診斷與維修操作技能實訓等。實訓臺按照原車布局方式制作，學習電機構造、傳動系統構造、制動系統構造。E5純電動車驅動電機在實訓臺上正常運行，在顯示儀表上可以觀察不同工況下參數的變化。實訓臺測量面板上分布了驅動電機電路圖和測量端子，利用萬用表等測量?jī)x器在端子處測量不同工況下傳感器或執行器等動態參數或波形。配備故障設置系統，對驅動電機電路插入故障，訓練故障診斷排除的技能。配備加載裝置，在摸擬不同工況下電機運行。配備理虛實一體化軟件，可以同時滿足多人利用同一實訓臺進行實訓的需要。理虛實一體化軟件包含純電動車驅動電機的理論知識模塊、實車情景診斷模塊、原理教學與虛擬拆裝軟件模塊、故障診斷模塊、實訓指導書模塊、考評模塊等。

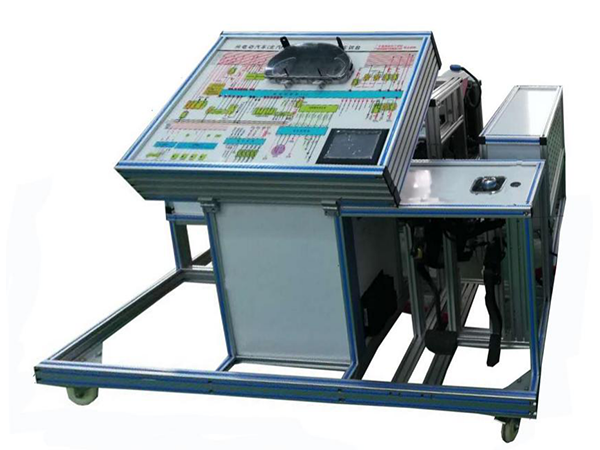

2．實訓臺由（比亞迪E5/北汽EV160）車永磁同步電機、冷凝器及管路、傳動機構、制動系統、測量面板、故障設置系統、實訓臺移動支架、加載裝置、一體化控制模塊、理虛實一體化軟件等組成。

3.電機類型：永磁同步電機。

4.測量面板：

面板上分布驅動電機電路圖和4mm內徑測量端子、電路與測量端子顏色與原車線束一致，彩色噴繪。

5.故障設置系統 ：

5.1故障設置系統：觸摸式彩色液晶顯示器。中文顯示，方便交互，直接點擊選擇屏幕對應菜單，完成故障設置。

5.2設置的主要故障包括。

5.3原車溫度傳感器線故障。

5.4旋轉編碼器故障。

5.5電機異常故障。

5.6新能源CAN線故障。

6.實訓臺支架 采用鋁合金或鐵質標準型材制作，表面防腐處理、底部安裝4個直徑125mm移動腳輪，其中2個可以鎖止。

7.在驅動車輪處安裝滾輪進行加載，摸擬汽車不同的運行工況。

8.與（比亞迪E5/北汽EV160）控制器連接：可以通過CAN-BUS與（比亞迪E5/北汽EV160）純電動車系列實訓臺互聯，進行整車檢測。

9.理虛實一體化軟件。

產品簡介：

場景采用3D實時渲染技術，模型應按照北汽E5純電動汽車電動機的實際尺寸比例進行仿真建模，可實現場景內360度旋轉，采用投影式幕布式選擇菜單，選擇快速方便，可實時通過3D定位手柄與場景進行交互操作并可實現快速定位及場景快速還原對正等功能。電動機模型可以進行360度沿軸線方向任意翻轉，亦可實現場景平移功能。軟件適用于各類院校的新能源汽車相關專業。為職業院校解決了學生實訓機會少，教學互動不足、實訓課程不足、過程評價缺乏、學生技能水平難以提高等重要難題。

軟件主要模塊及功能：

9.1整體結構展示：可對電動機整體結構進行展示；可選擇透明模式或通過爆炸圖展示，既能夠清楚展示整體結構有可以展示主要零部件的安裝位置和零部件之間的對應關系；爆炸后主要所有部件帶有智能化名稱標簽通過觸發可以顯示零部件功能作用等理論知識要點。

9.2零部件結構展示：可在3D環境下通過3D交互手柄進行抓取并360度自由單獨展示電動機定子、轉子、殼體、旋轉編碼器、導線轉接盒、屏蔽導線及插接件等主要部件，復雜零部件可通過爆炸等方式展示組成及結構。

9.3工作原理展示：

永磁同步電動機運行工作原理展示：在3D環境下通過動畫讓電動機運行展示轉子帶動輸出軸及旋轉編碼器等旋轉，并可通過3D交互手柄拖動對電動機模型進行360度自由旋轉?？梢赃x擇透明、外殼隱藏或局部剖切模式動態展示電動機旋轉部件對應關系。

永磁同步電動機工作原理展示：采用3D仿真技術制作永磁同步電機原理3D模型、逆變器電路3D模型，在虛擬環境中搭建成通過逆變器驅動永磁同步驅動3D電路，進行不同燈光與色彩渲染便于熟悉結構組成。通過射線、色彩等特效及動畫方式態展示交流異步電機的驅動工作原理，并配有相應的三相交流電對應驅動關系原理插圖同步播放，便于學生快速掌握相關知識。

9.4虛擬檢測實訓模塊：

電動機絕緣電阻檢測：在虛擬環境中使用搖表對電動機的絕緣電阻進性檢測，并可進行正常與出現故障進行對比；方便學生感知其區別。

旋轉編碼器檢測：場景內配有萬用表、示波器、信號發生器等測量?jī)x器；按照維修手冊中對應低壓插接端子功能及檢測步驟對旋轉編碼器的電阻特性進行檢測，判斷其好壞。通過示波器檢測旋轉編碼器波形變化規律，學習編碼器工作原理及檢修方法。

電動機溫度傳感器檢測：按照維修手冊中對應低壓插接端子功能及檢測步驟，通過萬用表電機溫度傳感器檢測并可模擬不同工況；通過對應維修手冊的溫度傳感器參數判斷其是否正常。

9.5理論教學模塊：場景內帶有虛擬黑板配有永磁同步電機相關教學資料，及原廠培訓及維修手冊，也可以根據客戶需要定制或?qū)⒖蛻粝嚓P(guān)教學資源上傳到軟件中。

9.6虛擬拆解裝配功能：場景中系統中帶有專用拆裝用旋轉臺面，配有零件車、工具車、快速扳手、卡簧鉗等工具，可以在場景中按照維修手冊使用不同工具對旋轉編碼器更換的拆解與裝配、輸出導線接線盒的拆裝；電動機總成的拆解裝配，場景帶有注意事項及拆裝步驟與方法提示。

9.7虛擬考核功能：只用場景中的不同工具對電動機進行拆解或裝配，根據操作步驟用時給以評分，形成考核成績便于老師全面掌握學生實訓情況進行，也可作為課堂參考成績。

9.8趣味化快速理論考核模塊：通過游戲模式的圖片，視頻等方法能夠快速完成理論知識的考核。

9.9▲ AR互動教學功能:

.配備7英寸平板電腦，可通過APP客戶端軟件對教材插圖或?qū)嵱?xùn)臺面板上圖片（非掃描二維碼方式）進行掃描可展示電動機各系統內部元件3D結構展示及工作原理展示；通過掃描可以隨時查看各插頭詳細參數及檢測方法。并帶有理論知識學習及趣味化考核功能。

投標是標書須有詳細軟件界面截圖及對應介紹，現場需演示pc版軟件及AR版軟件以上功能。

純電動汽車主控制器（比亞迪E5/北汽EV160）主控制器及相關傳感器執行器組成，實訓臺用于培養學生掌握純電動轎車控制器系統工作原理和故障診斷與維修操作技能實訓等。實訓臺按照原車布局方式制作，學習控制器構造、控制原理?？刂破髋c其他設備相連后在實訓臺上正常運行，在顯示儀表上可以觀察不同工況下參數的變化。實訓臺測量面板上分布了主控制器系統電路圖和測量端子，利用萬用表等測量?jī)x器在端子處測量不同工況下傳感器或執行器等動態參數或波形。配備故障設置系統，對驅動電機和控制器系統電路插入故障，訓練故障診斷排除的技能。配備理虛實一體化軟件。理虛實一體化軟件包含純電動車主控制器的理論知識模塊、原理教學與虛擬拆裝軟件模塊、故障診斷模塊、考評模塊等。
